EXTRACTOR CENTRIFUGO CSXR, CSXRT Y CJSXR

Los ventiladores centrífugos de las series CSXR, CSXRT y CJSXR de SODECA son unidades de simple aspiración con turbina a reacción, diseñadas para ofrecer un alto rendimiento en sistemas de ventilación industrial. Su finalidad técnica es permitir el movimiento de aire limpio o ligeramente polvoriento mediante sistemas de transmisión, lo que facilita el ajuste preciso de caudales y presiones.

A diferencia de los ventiladores de acoplamiento directo, estas series permiten separar el motor del flujo de aire, asegurando una estabilidad operativa inigualable en aplicaciones de uso continuo.

Diferencias Técnicas y Usos Comunes

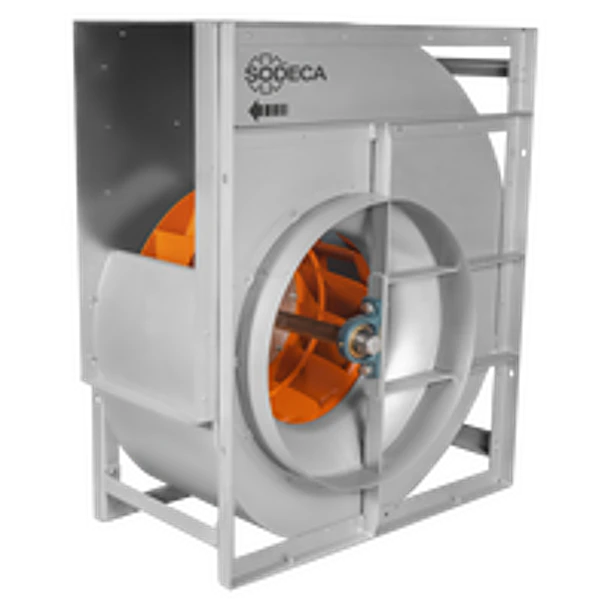

• CSXR (Ventilador de Eje Libre): Es la unidad básica que incluye la envolvente y la turbina, preparada para transmisión a un lado del eje.
  • Uso: Ideal para fabricantes de maquinaria (OEM) que desean integrar su propio motor y sistema de poleas.

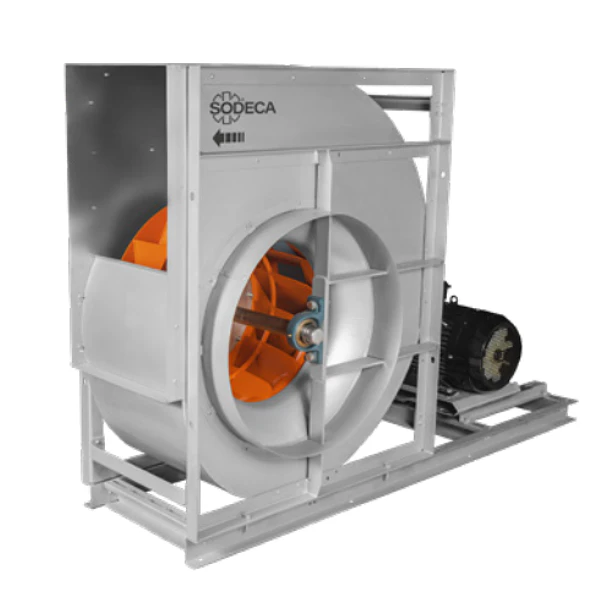

• CSXRT (Conjunto a Transmisión): Es la versión completa que incluye el ventilador, motor eléctrico, poleas, correas y protectores.
  • Uso: Aplicaciones industriales generales donde se requiere un equipo listo para instalar y conectar.

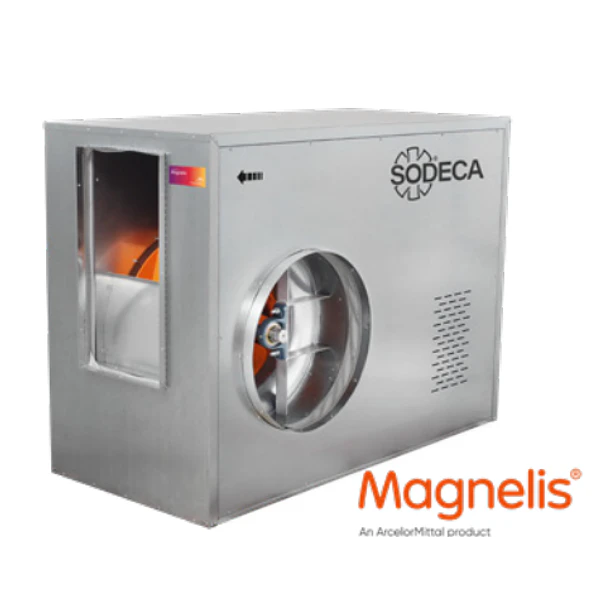

• CJSXR (Unidad de Ventilación Acústica): Consiste en un ventilador de la serie CSXR montado dentro de una caja acústica aislada con material fonoabsorbente.
  • Uso: Instalaciones donde el bajo nivel sonoro es crítico, como edificios comerciales o zonas de trabajo próximas.

Cualidades Principales

• Robustez Constructiva: Envolvente en chapa de acero galvanizado y turbina a reacción en chapa de acero pintada de gran resistencia.
• Rango de Temperatura: Diseñados para trasegar aire de forma continua en temperaturas que oscilan entre los -25°C y los +85°C .
• Versatilidad de Montaje: Su diseño permite la transmisión por poleas y correas, facilitando el cambio de prestaciones del ventilador mediante la variación de la relación de diámetros de las poleas.
• Opciones Personalizadas: Bajo demanda, pueden suministrarse con diferentes orientaciones de boca de impulsión y motores con voltajes o frecuencias especiales.

Los modelos disponibles en esta serie (según el tamaño de la turbina en mm) son:

• CSXR / CSXRT / CJSXR 315 a 560
• CSXR / CSXRT / CJSXR 630 a 800
• CSXR / CSXRT / CJSXR 900 a 1000
